·位置:首頁 > 調節閥型號 > > 安全閥選型_安全閥規格型號 > 彈簧微啟封閉式高壓安全閥


彈簧微啟封閉式高壓安全閥

點擊放大
產品特點:
A41Y-160/320C型適用于工作溫度≤200℃的空氣、氮氫混合氣、水等介質的設備和管路上。A41Y-160P/R、A41Y-320P/R型適用于工作溫度≤200℃有腐蝕性氣體或液體介質的設備和管路上,作為超壓保護裝置。
  A41Y彈簧微啟封閉式高壓安全閥的詳細資料:

A41Y高壓安全閥,彈簧式高壓安全閥,A41Y安全閥

A41Y彈簧式高壓安全閥概述
A41Y-160、320型彈簧式高壓安全閥適用于工作溫度≤200℃空氣、氮氫混合氣、水等介質的設備和管路上。A41Y-160P/320P、A41Y-160R/320R型適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上,作為超壓保護裝置。連接法蘭按JB/T2769-92的標準。

A41Y彈簧式高壓安全閥結構簡述
1、A41Y高壓安全閥具有結構簡單、密封性能好、開啟壓力準確、排放能力大、回座壓差小、調整方便等特點。
2、噴嘴型閥座:閥座為位伐爾噴嘴型閥座,蒸汽流經閥座出口處時達到音速,排放系數大,閥座密封面堆焊鈷鉻鎢硬質合金,耐磨抗沖蝕,壽命長。
3、熱彈性閥瓣:閥瓣設計為熱彈性結構,利用其在介質壓力下微小的變形,提高密封能力,克服安全閥在介質壓力下臨近整定壓力時的前泄現象。閥瓣密封面采用先進的激光淬火技術,提高了硬度、耐磨性、抗沖抗性。
4、調節螺母:通過調整調節螺母,調整彈簧壓縮量,使閥門能夠很方便、很迅速地獲得準確的整定壓力。
5、背壓調整套:調整閥瓣背壓的輔助機構,通過背壓調整套調整,可獲得合適的回座壓差。上調時,使閥門背壓降低。下調時,使閥門背壓提高。
A41Y彈簧式高壓安全閥安裝說明
1、A41Y安全閥必須垂直安裝,并zui好直接安裝在容器或管道的接頭上。接頭內徑應不小于安全閥的進口通徑。
2、A41Y高壓安全閥的出口必須裝設適當的膨脹節,以防止排放管的熱膨脹給安全閥帶來不應有的熱應力。排放管內徑應比閥門出口直徑大,長度盡可能短,避免拐彎。排放管及膨脹節重量不應作用在安全閥上,應固定在建筑上。排放管的中心線與閥體的中心線間距離盡可能的短。對每臺安全閥都應單獨裝設排放管。
3、消聲器的出口處要有足夠的面積,防止產生背壓影響閥門的排放能力。

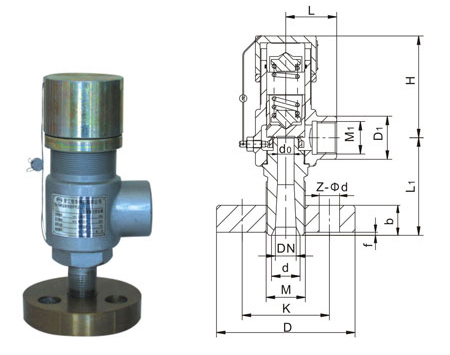

A41Y彈簧式高壓安全閥安裝尺寸圖

A41Y彈簧式高壓安全閥主要連接尺寸:

型號

公稱通徑
DN

do

d

M

D

K

Z-φd

b

d1

C

M1

D1

K1

Z1-φd

b1

L

L1

≈H

A41Y-160
C/P/R(單法蘭)

15

8

20

M24×2

95

60

3-18

20

/

/

M33×2

36

/

/

/

50

80

85

20

10

25

M27×2

95

60

3-18

20

/

/

M33×2

48

/

/

/

50

80

85

25

12

28

M33×2

105

68

3-18

20

/

/

M33×2

48

/

/

/

50

80

85

A41Y-160
C/P/R

15

8

20

M24×2

95

60

3-18

20

29

37

M42×2

115

80

4-18

22

95

100

263

20

10

27

M33×2

105

68

3-18

20

29

37

M42×2

115

80

4-18

22

95

100

263

25

12

28

M33×2

105

68

3-18

20

40

47

M52×2

165

115

6-26

28

130

135

285

32

15

37

M42×2

115

80

4-18

22

50

59

M64×3

165

115

6-26

32

130

135

285

40

20

47

M52×2

165

115

6-26

28

65

74

M80×3

200

145

6-29

40

180

165

495

50

25

58

M64×3

165

115

6-26

32

80

94

M100×3

225

170

6-33

45

190

190

510

A41Y-320
C/P/R

15

8

27

M33×2

105

68

3-18

20

29

37

M42×2

115

80

4-18

22

95

100

263

20

10

32

M36×2

110

75

3-18

20

29

37

M42×2

115

80

4-18

22

95

100

263

25

12

35

M42×2

115

80

4-18

22

40

47

M52×2

165

115

6-26

28

130

135

285

32

14

41

M48×2

135

95

4-22

25

50

59

M64×3

165

115

6-26

32

130

135

285

40

18

58

M64×3

165

115

6-26

32

65

74

M80×3

200

145

6-29

40

180

165

495

50

23

70

M80×3

200

145

6-29

40

80

94

M100×3

225

170

6-33

45

190

190

510

同類產品:A40Y型彈簧全啟式安全閥

感謝您訪問我們專業的上海閥門廠http://www.jhmlok.live/ ,如有任何安全閥的疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務.

產品相關關鍵字: A41Y高壓安全閥 彈簧式高壓安全閥 A41Y安全閥
