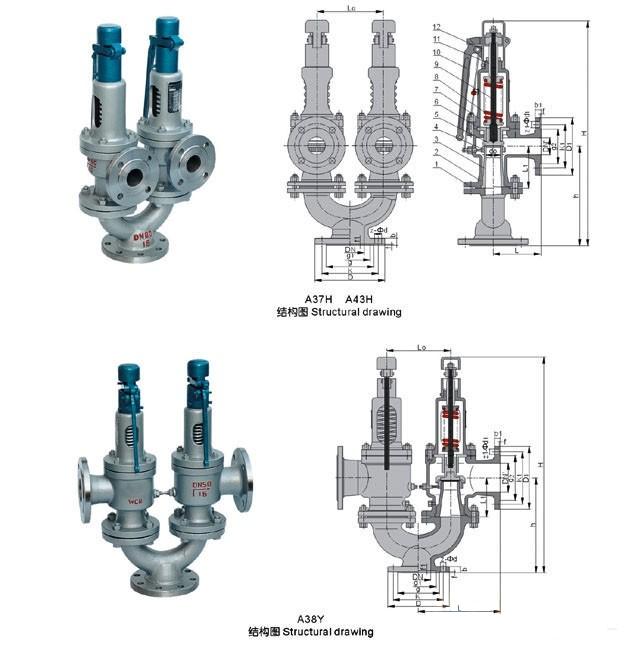

雙聯彈簧式安全閥

點擊放大
產品特點:
A38Y、A43H、A37H型雙聯彈簧式安全閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型安全閥而構成,適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。
  A37H/A38Y/A43H雙聯彈簧式安全閥的詳細資料:

一、A38YA43HA37H雙聯彈簧式安全閥概述

A38YA43HA37H雙聯彈簧式安全閥是在Y型接頭上裝設兩個同樣規格的A48YA47H型安全閥而構成,主要零件材質和A48Y安全閥或A47H型安全閥相同,適用于工作溫度≤350的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等領域。其公稱通徑系列指Y型接頭進口通徑。

二、A38YA43HA37H組合

A43Y雙聯式安全閥

相應配套的A47Y安全閥

50

32×2

80

50×2

100

80×2

125

100×2

150

125×2

A38Y雙聯式安全閥

相應配套的A48Y安全閥

50

32×2

80

50×2

100

65×2

150

100×2

A37Y雙聯式安全閥

相應配套的A47Y安全閥

50

32×2

80

65×2

100

80×2

125

100×2

150

125×2

三、A38YA43HA37H外形尺寸

型號

公稱通徑

do

D

K

g

g1

b

f

f1

Z-?d

DN'

D1

K1

g2

b1

f'

Z1-?d1

L

L1

L0

h

H

A37H-16C A43H-16C

50

25

165

125

100



20

3



4-18

32

140

100

78

18

2

4-18

115

110

165

235

547

80

40

200

160

135



20

3



8-18

50

165

125

100

16

3

4-18

135

120

190

285

795

80

50

200

160

135



20

3



8-18

65

185

145

120

18

3

4-18

140

130

205

310

835

100

65

220

180

155



22

3



8-18

80

200

160

135

20

3

8-18

160

135

255

355

890

125

80

250

210

185



22

3



8-18

100

220

180

155

22

3

8-18

170

160

260

410

1170

150

100

285

240

210



24

3



8-23

125

250

210

185

22

3

8-18

190

190

275

430

1240

A37H-25 A43H-25

50

25

165

125

100



20

3



4-18

32

140

100

78

18

2

4-18

115

110

165

235

547

80

40

200

160

135



22

3



8-18

50

165

125

100

16

3

4-18

135

120

190

285

795

80

50

200

160

135



22

3



8-18

65

185

145

120

18

3

4-18

140

130

205

310

835

100

65

230

190

160



24

3



8-23

80

200

160

135

20

3

8-18

160

135

255

355

890

125

80

270

220

188



28

3



8-26

100

220

180

155

22

3

8-18

170

160

260

410

1170

150

100

300

250

218



30

3



8-26

125

250

210

185

22

3

8-18

190

190

275

430

1240

A37H-40 A43H-40

50

25

165

125

100

88

20

3

4

4-18

32

140

100

78

16

2

4-18

115

110

165

235

547

80

40

200

160

135

121

22

3

4

8-18

50

165

125

100

16

3

4-18

135

120

190

285

795

80

50

200

160

135

121

22

3

4

8-18

65

185

145

120

18

3

4-18

140

130

205

310

835

100

65

235

190

160

150

24

3

4.5

8-23

80

200

160

135

20

3

8-18

160

135

255

355

890

125

80

270

220

188

176

28

3

4.5

8-26

100

220

180

155

22

3

8-18

170

160

260

410

1170

150

100

300

250

218

204

30

3

4.5

8-26

125

250

210

185

22

3

8-18

190

190

275

430

1240

A38Y-16C

50

20

165

125

100



20

3



4-18

40

150

110

85

16

3

4-18

198

100

165

225

636

80

32

200

160

135



20

3



8-18

65

185

145

120

20

3

4-18

230

120

190

265

817

100

40

220

180

155



22

3



8-18

80

200

160

135

20

3

8-18

293

140

265

265

921

150

80

285

240

210



24

3



8-23

125

250

210

185

22

3

8-18

320

175

250

420

1097

A38Y-25

50

20

165

125

100



20

3



4-18

40

150

110

85

16

3

4-18

198

100

165

225

636

80

32

200

160

135



22

3



8-18

65

185

145

120

20

3

4-18

230

120

190

265

817

100

40

230

190

160



24

3



8-23

80

200

160

135

20

3

8-18

293

140

265

265

921

150

80

300

250

218



30

3



8-26

125

250

210

185

22

3

8-18

320

175

250

420

1097

A38Y-40

50

20

165

125

100

88

20

3

4

4-18

40

150

110

85

16

3

4-18

198

100

165

225

636

80

32

200

160

135

121

22

3

4

8-18

65

185

145

120

20

3

4-18

230

120

190

265

817

100

40

235

190

160

150

24

3

4.5

8-23

80

200

160

135

20

3

8-18

293

140

265

265

921

150

80

300

250

218

204

30

3

4.5

8-26

125

250

210

185

22

3

8-18

320

175

250

420

1097

四、A38YA43HA37H訂貨須知

訂貨時若未確定型號,請盡量提供以下參數由我們技術人員為您選型。
1.雙聯安全閥型號名稱。
2.雙聯安全閥口徑DN、壓力PN
3.雙聯安全閥零件材質。
4.雙聯安全閥使用介質及溫度。
5.雙聯安全閥整定壓力。
如已選定雙聯安全閥型號,請按照型號直接向我公司銷售部門來電訂購。
感謝您訪問我們專業的安全閥,如有任何的疑問請給我們來電。我們將竭誠為您提供zui優質的服務。
